1. Sissejuhatus
2. Riistvara
3. Tarkvara
4. Konfigureerimine
5. Kokkuvõte
Teemaks on järjekordne võimalus kahte arvutit omavahel suhtlema
panna. Lõpptulemusena peaks mõlema masina kernelisse tekkima
võrguseade plip1 (number võib ka muu olla) ja nendega seostatakse
IP number. Sarnaselt võrgukaardi eth0 seadmele. Oluline on aga see,
et nö. PLIP'i kasutades ei pea omama võrgukaarti - tarvis on
vaja ohverdada vaid nn. printeri port. See on 25 pin'ine pistikupesa, tavaliselt
mamma, arvuti taga. Võrguinterface konfigureerimine toimub nagu
ikka käskudega ifconfig ja route.
Ja normaalsete arvutite puhul on ühenduse kiirus ca 40 kB/s (vrd.
modem ca 3,8 kB/s, ISA võrgukaart 800 kB/s).
Ainuke halb asi on see, et tavaliselt on x86 arvutitel üks paralleel
port ja seega ei saa korraga kasutada printerit ja plip'i. plip võtab
enda alla nii füüsilise pistikupesa kui ka pritneri irq ( 7 )
ning IO ( 0x378 ).

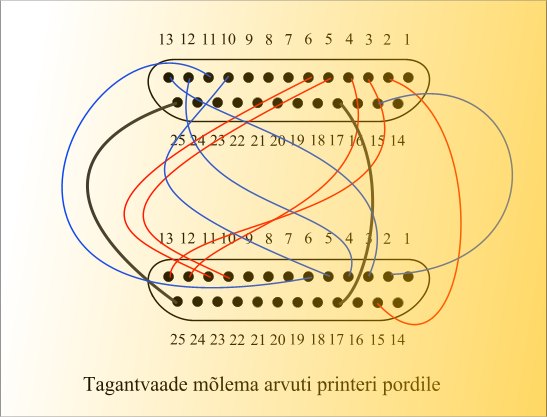

Ainuke riistavara mis siin vaja on on 12 kiuline juhe mis ei tohtivat olla üle 3 meetri pikk. Ja kumbagi otsa 25 pinine papa. Seda juhet nimetatakse ka paralleel-pordi null-modemi kaabliks. Ilmselt pole teda suur vaev ise kokku tinutada kui neid pidavat ka valmis kujul osta saama. Täpsemat informatsiooni juhtme kohta saab kerneli nn. source tree'st: /usr/src/linux/drivers/net/README1.PLIP.
Põhiline tegevus eeldusel, et teil on standartne võrgutarkvara olemas (st. programmid ifconfig, route, hostname, telnet, ping, lynx, ftp) seisneb kerneli kompilleerimises. Veenduge, et muude teile vajalike kerneli optsioonide seas oleks valitud ka:
- Networking options
[*]
Network firewalls
[*]
TCP/IP networking
[*]
IP: forwarding/gatewaying
- Networking device support
[*]
Network device support
<M>
PLIP (parallel port) support
- Character device
<M>
Parallel printer support
Siin muidugi ei pea printerit valima, aga kui on kavatasus seda kasutada siis tehke mõlemad - plip ja printer - mooduliteks ja laadige vajadusel.
Nagu ikka:
make dep; make clean; make zImage
make modules; make modules_install
lilo
Olles siiamaani jõudnud eeldame, et kaabel on valmis ja külge ühendatud ning uued kernelid paigas. Aga siiski, võimalik, et te peate BIOS SETUP'ist määrama printeri pordi moodi: see peaks olema Normal (mitte ECP ega EPP). Teie valitud mood peaks võimaldama nibble ehk poole baidi ehk 4 biti laiust liiklust (tõenäoliselt ühesuunalist). See tähendab et kummaski otsas tuleb 2 nibblet taas baidiks kokku ühendada aga nii see on.
/etc/hosts fail võiks olla mõlemal masinal näiteks selline:
127.0.0.1
localhost
192.168.1.9
mina
192.168.1.10
sina
Teadupärast see fail seab vastavusse nime ja numbri.
Olete masinas plip'i jaoks nimega 'mina' . Kõigepeal veenduge, et saate plip mooduli laadida:
bash# modprobe plip (või insmod
plip)
bash# lsmod
Module:
#pages: Used by:
plip
3 0
bash#
Seejärel peate võrguseadme konfigureerima:
bash# ifconfig plip1 mina pointopoint sina
up
bash# route add two dev plip1
Pange tähele, et mina ja sina peavad olema eelnevalt defineeritud ühte moodi mõles /etc/hosts failis! Sarnased käsud andke ka teises arvutis. Ainult nimed vahetage ära st. enne selle masina nimi mis on kohalik ja peale sõna 'pointopoint' kauge masina nimi.
Nüüd te peaksite nägema, et irq on läinud:
bash# cat /proc/interrupts
0: 518790
timer
1: 14751
keyboard
2:
0 cascade
7:
545 plip1
12: 25907
PS/2 Mouse
13:
1 math error
14: 40934 +
ide0
15:
0 + ide1
bash#
Ja loomulikult veenduge, et näete ka midagi sellist:
bash# ifconfig
lo
Link encap:Local Loopback
inet addr:127.0.0.1 Bcast:127.255.255.255 Mask:255.0.0.0
UP BROADCAST LOOPBACK RUNNING MTU:3584 Metric:1
RX packets:18 errors:0 dropped:0 overruns:0 frame:0
TX packets:18 errors:0 dropped:0 overruns:0 carrier:0
collisions:0
plip1 Link encap:Ethernet
HWaddr FC:FC:C0:A8:01:09
inet addr:192.168.1.9 P-t-P:192.168.1.10 Mask:255.255.255.0
UP POINTOPOINT RUNNING NOARP MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0
Interrupt:7 Base address:0x378
bash#
ning
bash# route
Kernel IP routing table
Destination Gateway
Genmask Flags Metric Ref
Use Iface
two
*
255.255.255.255 UH 0 0
0 plip1
loopback
*
255.0.0.0 U
0 0
0 lo
bash#
Ja asi peakski valmis olema. Proovige pingida teist masinat ja muid
võrgu programme. Programmide jaoks on ühendus tavaline IP datagramme
ühest kohast teise liigutamise võimalus. Ainult aeglasem kui
tavaline ethernet. Mis on kummaline on see, et ei saa pingida enda plip'i
seadet. Aga ju see siis nii peab olema.
Algul kerneli lähteteksti puus viidatud failis on olemas ka teistsugune kaabli kiudude ühendamise võimalus. Siintoodud on nö. standartne kus üldse on olemas standard :)
Konfigureerimise juures on vaja anda küllaltki palju käske, kasutage shell scripti:
#!/bin/sh
ifconfig plip1 mina pointopoint sina up
route add two dev plip1
